Popis konstrukce montovaných domů

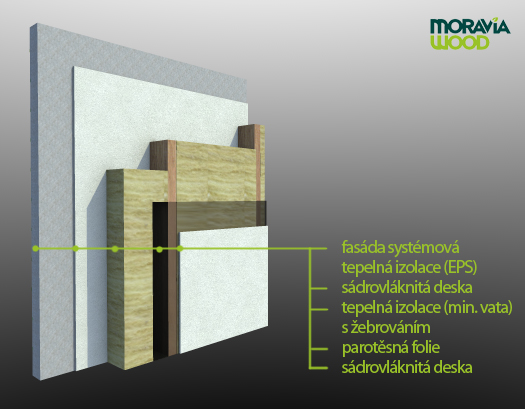

Obvodová stěna:
DIFÚZNĚ UZAVŘENÝ SYSTÉM

  • Systémová fasáda
  • Tepelná izolace EPS
  • Sádrovláknitá deska fermacell 12,5mm
  • Nosná konstrukce tl. 140mm s tepelnou izolací – minerální vata
  • Parotěsná folie
  • Instalační předstěna 60mm
  • Sádrovláknitá deska fermacell 12,5mm
  • Malba

K = 0,180W/m2K


DIFÚZNĚ OTEVŘENÝ SYSTÉM
Difuzne_otevreny_panel


Příčka:
  • malba
  • sádrovláknitá deska tl. 12,5 mm (fermacel)
  • dřevěné stojky, tepelná izolace tl. 100 mm
  • sádrovláknitá deska tl. 12,5 mm (fermacell)
  • malba

sendvič-příčka

Podlaha

Podlaha-RD

Strop – patrové stavby:
  • OSB deska
  • fošnová konstrukce, tepelná izolace 100 mm
  • OSB deska
  • sádrokarton

strop-patrové-stavby

Střecha  a podhled – bungalovy

Střecha-s-podhledem

Střecha – patrové stavby:
  • střešní taška
  • střešní latě
  • kontralatě
  • difuzní fólie
  • krokve, tepelná izolace 180 mm
  • systémový rošt, tepelná izolace 40 mm
  • parozábrana
  • sádrokaron

patrové-patrové-stavby-střecha
